高精度全电量型供电综合监控网络电力仪表 智能数显仪表
简要描述:高精度全电量型供电综合监控网络电力仪表:0.2S精度,三相(I、U、KW、Kvar、kWh、Kvarh、Hz、cosφ),序电流In;四象限电能;实时及Z;本月和上月极值;电流、电压不平衡度;负载电流柱状图显示;66种报警类型及外部事件(SOE)各16条事件记录,支持SD卡扩展记录;2DI+2DO;RS485/Modbus;LCD显示
产品型号: APM801
所属分类:APM系列网络电力仪表
更新时间:2024-07-15
访问量:920
详细说明:
1. 概述
高精度全电量型供电综合监控网络电力仪表是按 IEC 标准设计,与先进技术同步的网络电 力仪表。具有全电量测量,电能统计,电能质量分析及网络通讯等功能,主要用于对电网 供电质量的综合监控。该系列仪表采用了模块化设计,配合功能丰富的外部 DI/DO 模块、 AI/AO 模块、SD 扩展卡事件记录(SOE)模块、网络通讯模块,可以灵活实现电气回路全电 量测量及开关状态监控,双 RS485 和以太网接口配合可实现 RS485 主站数据抄送,省去数 据交换机。PROFIBUS-DP 接口可以实现高速数据传输及组网功能。
2. 型号说明
![](https://img73.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054950790f1036d869c9628c585800cb27c6d34b701e17e8beb.png)
3. 高精度全电量型供电综合监控网络电力仪表产品特点
- 该系列仪表采用 IEC 标准设计(IEC60068-2、IEC 61000-4、IEC 61557-12、IEC 62053-22 等)。
- 集基本电参量测量、电能统计、需量统计、极值记录、报警记录、SOE 事件记录 等多种功能于体。
- 电能质量分析,实时分析不平衡度及各相电压,电流的总谐波含量,奇偶次谐波 含量,分次(2-63 次)谐波含量。
- *路 RS485 接口支持 Modbus-RTU 协议及 DL/T 645(2007)规约,可扩展第二 路 RS485 接口作为 Modbus 主站,配合以太网接口,可用作简易型串口服务器。
- 可扩展以太网接口,支持 Modbus-TCP、HTTP、DHCP 协议,实现以太网组网。
- 可扩展 Profibus 接口,支持 profibus 协议满足高速通信需求。
- 可扩展 SD 卡存储模块,zui大可支持 32G,支持报警记录和事件记录扩展存储,支 持定时记录电参量和电能数据,便于运维分析。
- 防护等级 IP52。
- 通过电磁兼容试验(严酷等级 4 级)。

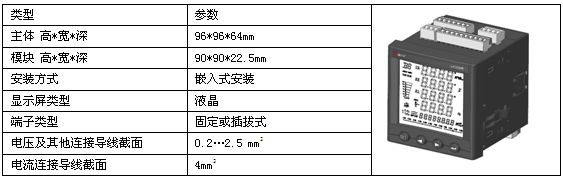

4. 技术参数
![](https://img73.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054d251c2a040f177f6b0b2f7691765fe2de22d429b56a859ef.png)
5. 产品选型
![](https://img73.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d0544516fc2dc9a78ca089575630dbabd5189dc08c9c16e5cf09.png)
6. 外形尺寸及安装
![](https://img73.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d0546cd1e917aecd0d8a6fd7de3d1ef7908e7fa2d450c692d169.png)
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054b40b71e1a78de6b044997cd55fc319209c8953861b1a0ab9.png)
7.接线端子示意图:
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d0544d73ef01aa152af1134b4f05df2145e0c64bc8bb1862a899.png)
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d0542c1999ada8516f8d6aa990638f97595e3e5d9e8deae499f2.png)
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054d69c1b04ad654c79d16f0b630247e32cf42328a777245dca.png)
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054716d9ff3fe9078c4ede27cd0b6b4644f4cbde32303acb078.png)
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d05473117e004e43f8678fd280f02152cc629d633c8ba6fd52a8.png)
