安科瑞全功能谐波型多功能网络电力仪表 智能数显仪表
简要描述:安科瑞全功能谐波型多功能网络电力仪表:0.5S精度,三相(I、U、KW、Kvar、kWh、Kvarh、Hz、cosφ),序电流In;四象限电能;实时及Z;本月和上月极值;电流、电压不平衡度;负载电流柱状图显示;66种报警类型及外部事件(SOE)各16条事件记录,支持SD卡扩展记录;22-63次谐波;DI+2DO;RS485/Modbus;LCD显示
产品型号: APM810
所属分类:APM系列网络电力仪表
更新时间:2024-07-15
访问量:989
详细说明:
1. 概述
安科瑞电气APM系列网络电力仪表是按 IEC 标准设计,与先进技术同步的网络电 力仪表。具有全电量测量,电能统计,电能质量分析及网络通讯等功能,主要用于对电网 供电质量的综合监控。该系列仪表采用了模块化设计,配合功能丰富的外部 DI/DO 模块、 AI/AO 模块、SD 扩展卡事件记录(SOE)模块、网络通讯模块,可以灵活实现电气回路全电 量测量及开关状态监控,双 RS485 和以太网接口配合可实现 RS485 主站数据抄送,省去数 据交换机。PROFIBUS-DP 接口可以实现高速数据传输及组网功能。
2. 型号说明
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054875cf3fdb40d99817280040c3ef7d30ea8ebf06e2db7d5e9.png)
3. 产品特点
- 该系列仪表采用 IEC 标准设计(IEC60068-2、IEC 61000-4、IEC 61557-12、IEC 62053-22 等)。
- 集基本电参量测量、电能统计、需量统计、极值记录、报警记录、SOE 事件记录 等多种功能于体。
- 电能质量分析,实时分析不平衡度及各相电压,电流的总谐波含量,奇偶次谐波 含量,分次(2-63 次)谐波含量。
- *路 RS485 接口支持 Modbus-RTU 协议及 DL/T 645(2007)规约,可扩展第二 路 RS485 接口作为 Modbus 主站,配合以太网接口,可用作简易型串口服务器。
- 可扩展以太网接口,支持 Modbus-TCP、HTTP、DHCP 协议,实现以太网组网。
- 可扩展 Profibus 接口,支持 profibus 协议满足高速通信需求。
- 可扩展 SD 卡存储模块,zui大可支持 32G,支持报警记录和事件记录扩展存储,支 持定时记录电参量和电能数据,便于运维分析。
- 防护等级 IP52。
- 通过电磁兼容试验(严酷等级 4 级)。

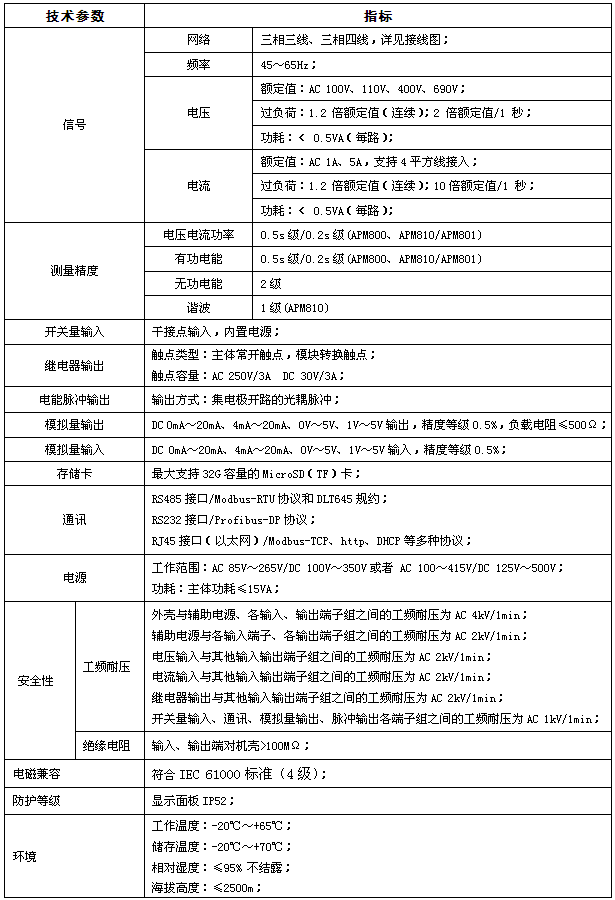

4. 技术指标
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054639a280dd58f9cdfc0b4f460f31ea568b4a82102342cb5fe.png)
5. 安科瑞全功能谐波型多功能网络电力仪表产品选型
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054db4d9385accfa0a74e43de96b31a2f1634f2e6c901473d27.png)

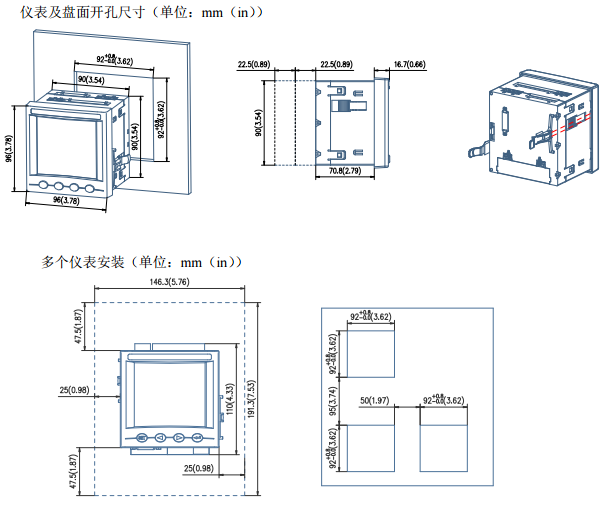

6. 安科瑞全功能谐波型多功能网络电力仪表外形尺寸及安装
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054355d0497ed22b658feafd4723cf6c819f954baa980b741b3.png)
![](https://img72.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d05487a7d957a4933c030df83e9369b0a119aa9c20c322248965.png)

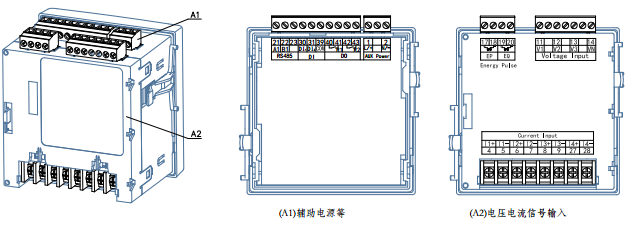

7.接线端子示意图:
![](https://img73.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d0540d0debe5e209aa8337ce8f3e530da402cb49277ff4319b17.png)
![](https://img73.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d0544778eee27bb854d8db60c94dad22ec0570af2d474f67d7ed.png)
![](https://img73.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054e539d3923b0c1876c9b60558f24326454e95766a8296cc0a.png)
![](https://img73.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d0547f889ff461edb1764bcbbf772e49663d3be86a7962b39a88.png)
![](https://img73.hbzhan.com/gxhpic_933157760d/73c1482f3b90472a621bd2944007d054c0b2c2202a6c584e21a90e68434f51db4de3c0cf5a7f8899.png)
