安科瑞嵌入式三相多功能峰平谷电能表

1  安科瑞嵌入式三相多功能峰平谷电能表概述

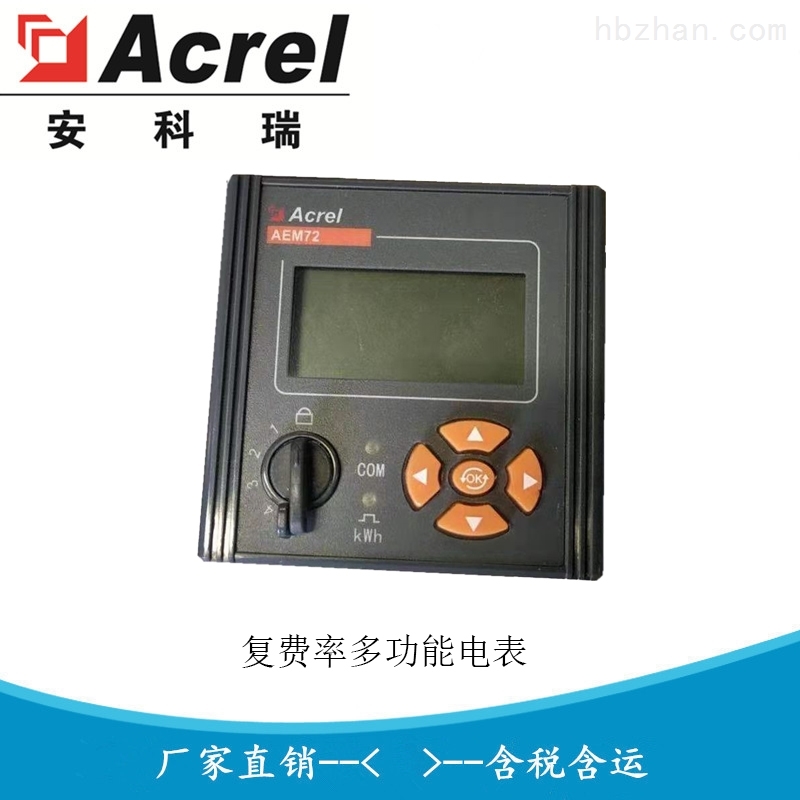

       AEM72 三相多功能电能表，是款主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的智能电能表。AEM72 三相多功能电能表集成三相电力参数测量及电能计量及考核管理，提供上 24 时、上 31 日以及上 12 月的电能数据统计。具有 31 次分次谐波与总谐波含量检测，带有开关量输入和继电器输出可实现“遥信”和“遥控”功能，并具备报警输出，可广泛应用于多种控制系统，SCADA 系统和能源管理系统中。产品符合家标准 GB/T17215.322-2008《第 22 部分：0.2S 级和 0.5S 级静止式有功电能表》和协议 MODBUS-RTU 的要求 。

2  安科瑞嵌入式三相多功能峰平谷电能表功能列表

3 技术参数

4  外形及安装尺寸（单位：mm）

5  接线与安装
5.1 接线方式
       AEM72 可采用三相四线经电流互感器接入、三相三线经电流互感器接入、三相四线经电压电流互感器接入和三相三线经电流电压互感器接入四种接线方式。
5.1.1 AEM72 电压、电流信号端子

5.2 开关量输入/输出端子
       开关量输入是均采用开关信号输入方式，仪表内部配备+12V 的工作电源，无须外部供电。当外部接通或断开时，经过仪表开关输入模块采集其接通或断开信息并通过仪表本地显示。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的 RS485 实现远程传输功能，即“遥信”功能。
       开关量输出为继电器输出，可实现“遥控”和报警输出。

5.3 电源端子、RS485 通讯端子、脉冲输出端子

注：17、20 为有功电能脉冲，19、20 为时钟与无功电能复用脉冲，默认为无功脉冲。
