直销医疗IT监测系统用医用隔离变压器

简要描述:

直销医疗IT监测系统用医用隔离变压器:AITR系列隔离变压器专门用于医疗IT系统,产品铁芯采用日本进口的硅钢片叠加而成,损耗很小。绕组与绕组之间采用了双重绝缘处理,并设计了静电屏蔽屏,减少了两绕组之间的电磁干扰。

  • 更新时间:2018-10-26
  • 厂商性质:生产厂家
  • 产品厂地:上海市
  • 访问次数:83
在线留言
品牌安科瑞

1. 直销医疗IT监测系统用医用隔离变压器产品介绍

  直销医疗IT监测系统用医用隔离变压器专门用于医疗IT系统,产品铁芯采用日本进口的硅钢片叠加而成,损耗很小。绕组与绕组之间采用了双重绝缘处理,并设计了静电屏蔽屏,减少了两绕组之间的电磁干扰。绕组内安装了PT100温度传感器,可用于监测绕组温度。变压器整体采用真空侵漆处理,增加了机械强度并具有抗腐蚀作用。另外,产品还采用了低温升和低噪声设计,使其具有很好的温升性能和很低的噪声。

 订货范例:
具体型号:AITR-8100
技术要求:输入电压AC220V,输出电压220V ,容量6.3kVA
通讯协议:无
辅助电源:无



2. 安科瑞隔离变压器命名规则



3.医用隔离变压器符合标准

    ■ GB19212.1-2008/IEC 61558-1:2005《电力变压器、电源、电抗器和类似产品的安全 第1部分:通用要求和试验》;

    ■ GB19212.16-2005/IEC 61558-2-15:1999《电力变压器、电源装置和类似产品的安全 第16部分:医疗场所供电用隔离变压器的特殊要求》;

    ■ GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置 第7-710部分:特殊装置或场所的要求—医疗场所》。

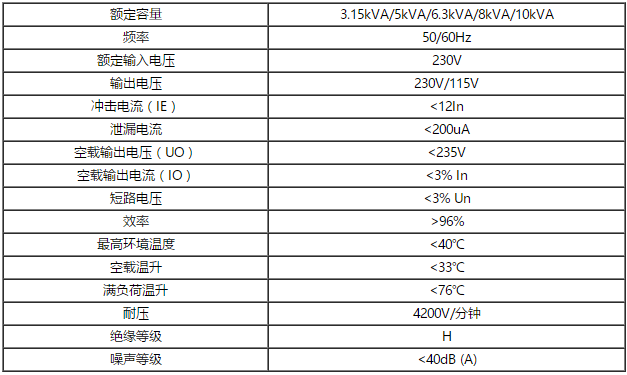

4. 医用隔离变压器技术指标



5.医用隔离变压器外形尺寸(单位:mm)



7.医用隔离变压器选型说明

  任何隔离变压器在启动时均会产生冲击电流,因此对于采用医用隔离变压器和绝缘监测产品组成的医疗IT系统,在选择隔离变压器进线回路的断路器时,应按国标GB16895.24-2005的要求,采用带短路保护,不带过载保护的断路器(即单磁式断路器)。如选用普通断路器,应选择符合国标GB14048.2-2008的C、D脱扣曲线的断路器,且其额定电流应根据隔离变压器容量按如下关系确定:10kVA-63A,8kVA-50A, 6.3/5kVA-40A,3.15kVA-20A,以防止在给隔离变压器上电或双电源动作时,冲击电流造成断路器投切困难或安全电源投入时跳闸,导致严重医疗事故。



5.应用方案

5.1 手术室隔离电源设计图

5.2 ICU/CCU隔离电源设计图

7.3  医用隔离电源系统接线



8.系统方案
