1 IT隔离电源七件套组合柜概述
IT系统主要应用于诸如手术室、ICU/CCU重症监护室等重要的医疗2类场所,为这些场所的重要设备提供安全、可靠、连续的配电。绝缘监测及故障定位装置是安科瑞电气集多年电力仪表行业的设计经验,根据医疗2类场所对配电系统绝缘监测和故障定位的特殊要求而开发的。产品可实现IT系统的绝缘、负载和隔离变压器温度等状况的实时监测,并具有系统绝缘故障回路定位和多套系统集中监控等功能。产品符合企业标准Q31/0114000129C013-2016 《IT系统绝缘监测仪》和Q31/0114000129C031-2017 《IT系统用绝缘故障定位设备》的规定。
IT系统绝缘监测及故障定位产品(七件套)包括AITR系列隔离变压器、AIM-M200医疗智能绝缘监测仪、AKH-0.66P26电流互感器、AIL100-4/AIL100-8绝缘故障定位仪、ASG100测试信号发生器、HDR-60-24电源模块和AID150/AID200集中报警与显示仪等,产品如表1所示。
表1 IT系统绝缘监测及故障定位产品
2 IT隔离电源七件套组合柜功能特点
2.1 AITR系列隔离变压器功能特点
2.2 AIM-M200医疗智能绝缘监测仪功能特点
2.3 ASG100测试信号发生器
2.4 AIL100-4/AIL100-8绝缘故障定位仪
2.5 AID150/AID200集中报警与显示仪功能特点
2.6 HDR-60-24仪用电源功能特点
2.7 AKH-0.66P26电流互感器功能特点
3 参考标准
4 柜体式隔离电源柜技术参数
4.1 AITR系列隔离变压器技术参数见表2。
表2 AITR系列隔离变压器技术参数表

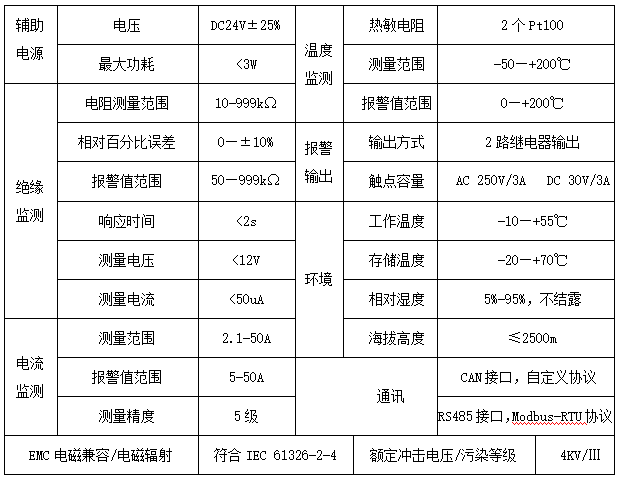

4.2 AIM-M200医疗智能绝缘监测仪技术参数见表3。
表3 AIM-M200医疗智能绝缘监测仪技术参数
4.3 ASG100、AIL100-4/AIL100-8测试信号发生器技术参数见表4。
表4 ASG100、AIL100-4/AIL100-8测试信号发生器技术参数
4.4 AID150/AID200集中报警与显示仪技术参数见表5。
表5 AID150/AID200集中报警与显示仪技术参数
4.5 HDR-60-24仪用电源技术参数见表6。
表6 HDR-60-24仪用电源技术参数
4.6 AKH-0.66P26电流互感器技术参数见表7。
5 柜体式隔离电源柜安装与接线
5.1外形与安装开孔尺寸
5.1.1 AITR系列隔离变压器外形尺寸(单位:mm)
AITR系列隔离变压器的外形结构及尺寸如下图和表9所示(单位:mm)
5.1.2 AIM-M200医疗智能绝缘监测仪外形尺寸(单位:mm)
5.1.3 ASG100测试信号发生器外形尺寸(单位:mm)
5.1.4 AIL100-4/AIL100-8 绝缘故障定位仪外形尺寸(单位:mm)
说明:AIL100-4和AIL1 00-8两个型号采用相同的产品外壳,故产品外形尺寸*相同。
5.1.5 AID150/AID200集中报警与显示仪外形尺寸(单位:mm)
说明:AID150和AID200两个型号采用相同的产品外壳,故产品外形尺寸*相同。
5.1.6 HDR-60-24电源模块外形尺寸(单位:mm)
5.1.7 AKH-0.66P26电流互感器外形尺寸(单位:mm)
5.2安装方法
IT系统绝缘监测及故障定位装置等七件套产品除了AID150/AID200集中报警与显示仪外,其他元件集中安装在配电柜(隔离电源柜)里,隔离变压器安装于配电柜底部,用配套的螺栓固定,并安装散热风扇。仪表和断路器则安装于上部面板上。若隔离变压器单独安装,不宜离AIM-M200绝缘监测仪太远。AID200集中报警与显示仪若用于手术室内,可嵌墙安装于手术室内情报面板的旁边,以便手医务人员查看,若用于ICU/CCU等重症监护室里,则应安装手护士站内,供值班护士查看。 AID150/AID200对外接线包括两根24V电源线和1根2芯屏蔽双绞线的CAN通讯线,这3根线均从隔离电源柜内引来,施工时应注意预留管线。
5.2.1 AIM-M200医疗智能绝缘监测仪安装方式
AIM-M200绝缘监测仪采用导轨的安装方式,固定方式为卡扣式,如下图所示:
5.2.2 ASG100测试信号发生器安装方式
ASG100采用导轨的安装方式,固定方式为卡扣式,可以和AIM-M200绝缘监测仪并排安装在同导轨上。
5.2.3 HDR-60-24电源模块安装方式
HDR-60-24电源模块采用导轨的安装方式,卡扣式固定,也可同AIM-M200监测仪并排安装在同导轨上。
5.2.4 AIL100-4/AIL100-8 绝缘故障定位仪安装方式
AIL100-4/AIL100-8采用导轨的安装方式,固定方式为卡扣式,如下图所示:
由于IT系统各支路都要穿过AIL100的各互感器后再连接至负载,故为方便布线AIL100在安装时应靠近各支路输出端。
5.2.5 AID150/AID200集中报警与显示仪安装方式
AID150/AID200采用嵌入墙体安装方式,固定方式为锁扣固定,其安装过程如下图所示:
在装修时,应先将外接报警显示仪的外壳嵌入墙体内固定,并将靠近管线的敲落孔敲,使导线(2根电源线+1根两芯的屏蔽双绞线)引入,接到前面盖后,再将面盖用螺钉固定在外壳上。
