安科瑞“监测 + 断闸 CP”上线！全场景智能守卫，让隐患 “无处遁形”

全链路安全防护：构建 “监测 - 预警 - 处置" 一体化防护体系，全面防范漏电、过载、短路及电弧故障等用电风险。

智能化运维：借助远程操控、数据深度分析与故障预诊断功能，大幅削减人工巡检频次与成本。

能效优化：通过分项能耗计量与实时功率调节，动态提升用电效率，有效压降运营成本。

多场景适配：满足商业、园区、住宅、公共设施、九小场所等多场景需求。

三、系统架构设计

1 感知层（数据采集与控制终端）

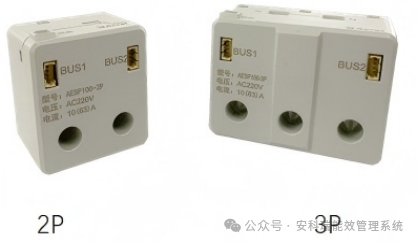

智慧用电在线监测装置（AESP系列）功能：

实时监测电压、电流、温度、剩余电流及谐波等关键电气参数

故障电弧探测与预警（联动灭弧保护器）

分回路能耗统计（支持单相/三相系统）

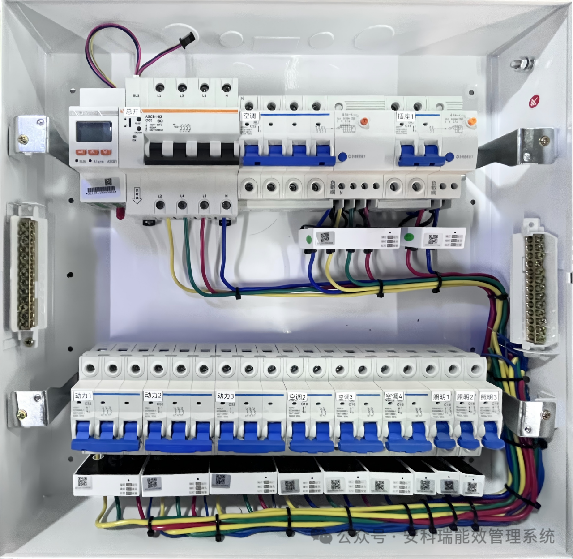

部署位置：配电箱内断路器上方，单台支持多回路监测。

ASCB1 系列智能微型断路器是安科瑞电气股份有限公司全新推出的智慧用电产品，产品由智能微型断路器与智能网关两部分组成，可用于对用电线路的关键电气因素，如电压、电流、功率、温度、漏电、能耗等进行实时监测，具有远程操控、预警保护、短路保护、电能计量统计、故障定位等功能，应用于户内建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电网络。

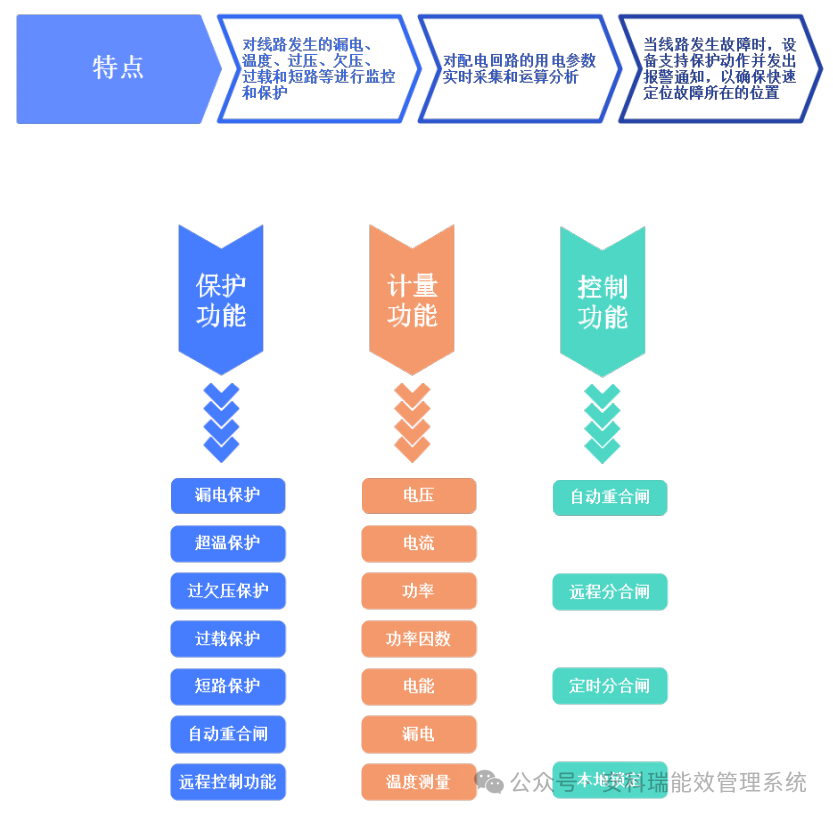

智能微型断路器（ASCB1系列）功能：

远程分合闸控制，支持定时或阈值触发断电。

短路快速限流（响应时间≤150μs），抑制电气火灾风险。

过载、欠压、过压保护，兼容漏电保护功能。

部署位置：可以替换传统断路器，直接接入配电回路。

2 网络层（数据传输与通信）

通信方式：

本地组网：通过RS485、LoRa或wifi等互联。

云端通信：AESP100-MS、ASCB1-MS及智能网关ANet系列支持4G/5G、以太网上传至云平台。

协议兼容：Modbus、MQTT、TCP/IP，支持第三方系统（如BA系统、消防系统）集成。

3 平台层（数据管理与应用）

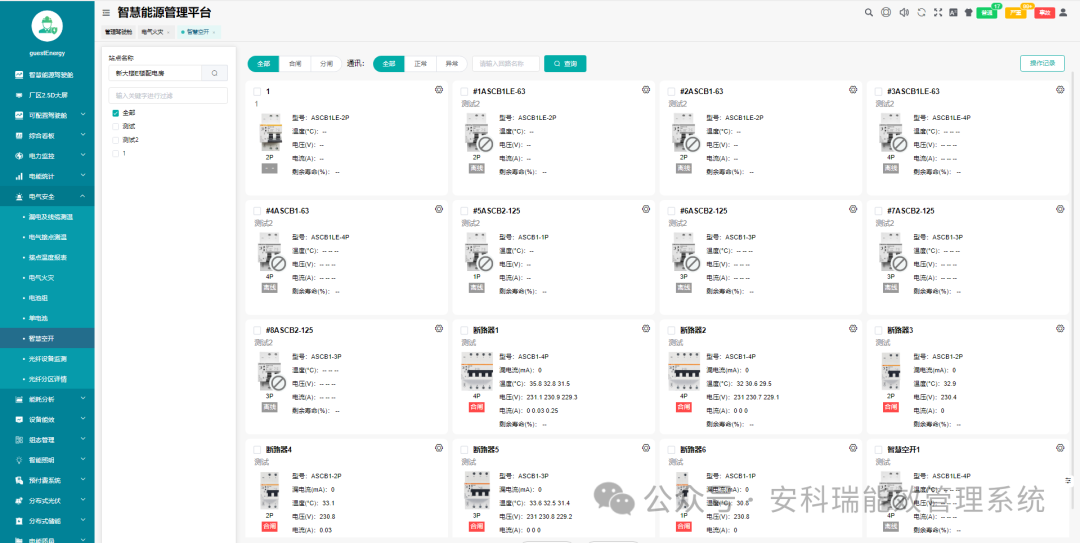

安科瑞AcrelEMS能效管理云平台 核心功能：

实时监控：可视化展示各回路电气参数、设备状态及报警信息。

智能分析：AI算法预测设备寿命，生成能效优化报告（如峰谷用电建议）。

远程控制：通过平台或手机APP远程操作智能断路器。

多级权限管理：支持管理员、运维人员、普通用户分级权限设置。

4 核心功能模块

电气安全闭环防护模块

监测-预警-控制联动：当智慧用电在线监测装置捕捉到漏电或温度超限信号时，即刻触发本地声光警报，并同步将异常信息推送至管理平台；云平台经数据分析研判后，自动向智能断路器下达分闸指令，精准隔离故障回路；与此同时，联动消防设施（如喷淋系统）启动，构建多层级安全防护体系。

典型场景：商业综合体配电柜、老旧小区电表箱

电能质量与能效优化模块

动态调节与节能控制：智慧用电在线监测装置监测谐波、功率因数→平台生成治理方案（如投切电容柜）；智能断路器根据电价峰谷时段自动切断非必要负载（如夜间关闭广告照明）；节能效果：综合节电率可达15%-25%。

设备健康管理模块

预测性维护：智慧用电在线监测装置实时采集断路器触头温度及机械寿命数据，依托平台智能算法预测故障发生时间；系统自动生成维护工单，并同步推送至运维人员移动端 APP。该方案可显著降低意外停机造成的经济损失，经实践验证设备使用寿命延长超 30%。

分级用电管理模块

场景化控制策略：

住宅场景：利用智能断路器对儿童房内大功率电器实施使用限制。

工业场景：通过智能用电管理系统预先配置生产线设备的用电优先级，在突发状况下确保核心生产设备的电力供应不受影响。

四、实施方案

1 设备部署与安装

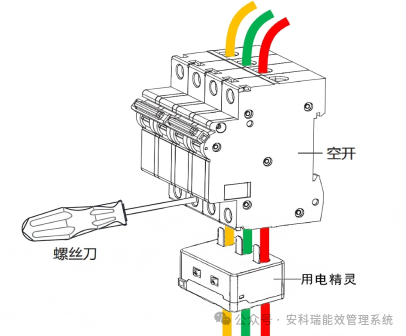

智慧用电在线监测装置：直接卡扣式安装于原有断路器上方，单台覆盖4-32回路。

智能断路器：替换传统断路器，支持导轨安装，即插即用。

2 系统联调与测试

功能验证：

模拟漏电、过载等电气故障场景，实测报警系统响应时效（需控制在 3 秒内）及断路器分断动作的精准度。

检验云平台与监测终端间的数据同步效率，同时验证多设备终端（如 PC、移动端）操作流程的稳定性。

3 用户培训与交付

培训内容：

平台报警管理机制：涵盖误报警屏蔽功能及故障工单自动派发流程。

能效策略个性化配置：支持自定义分时电价时段及对应用电调控规则设定。

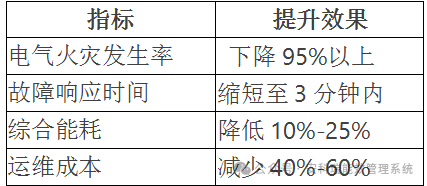

4 预期效益

五、应用案例

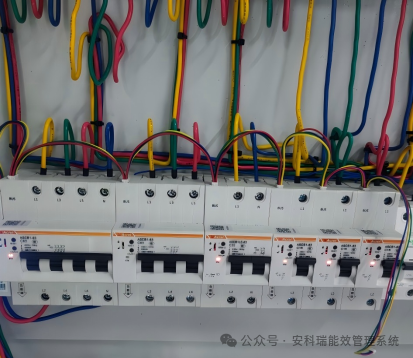

案例1：某连锁超市用电安全改造

需求：解决多门店电气火灾风险及能耗浪费问题。

方案：实施 500 套智慧用电在线监测装置部署，用于监控冷柜及照明线路运行状态；更换 1200 台智能断路器，实现空调设备远程操控及非营业时间用电管控。

效果：年电气火灾事故降为0，节省电费约80万元；运维人员减少50%，设备故障率下降70%。

案例2：工业园区配电系统升级

方案：智慧用电在线监测装置监测生产线电能质量，智能断路器动态调节无功补偿。

效果：功率因数从0.82提升至0.96，年获政府节能补贴15万元。
