ADW600多回路电力计量模块“全场景用电守护方案”

文章更新时间：2025-05-27　点击量：51

1 产品介绍

ADW600多回路电力计量模块主要用于计量低压网络的三相有功电能，具有体积小、安装简便、功能丰富等优点。产品采用模块化设计，包括电压模块、电流模块、开关量模块、测温漏电模块等，模块间采用网线连接，可支持多回路拼接使用。适用于低压侧多回路计量场景，尤其是电力改造需求。

2 产品型号规格及功能特点

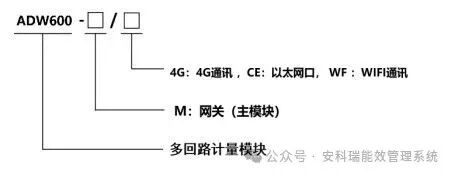

ADW600主模块

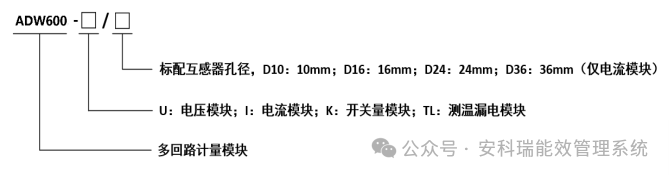

ADW600从模块

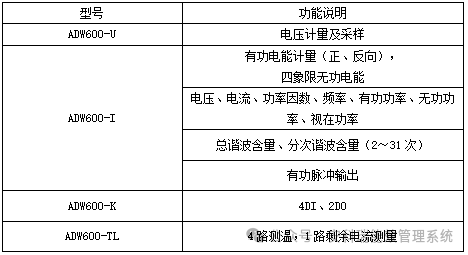

2.1 主要功能

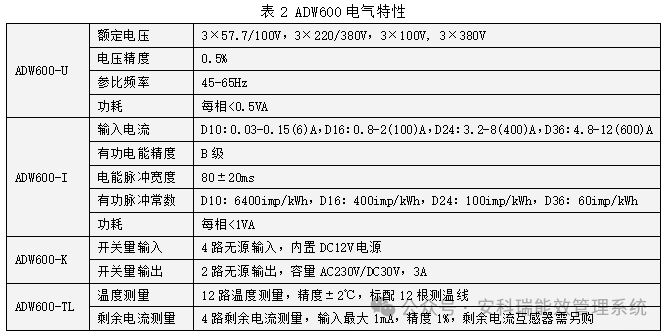

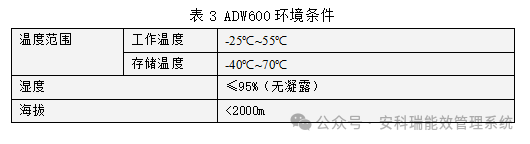

3 技术参数

4 外形尺寸

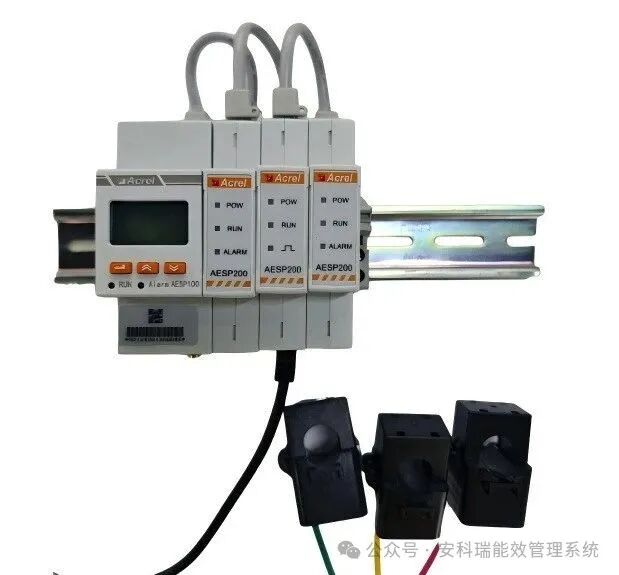

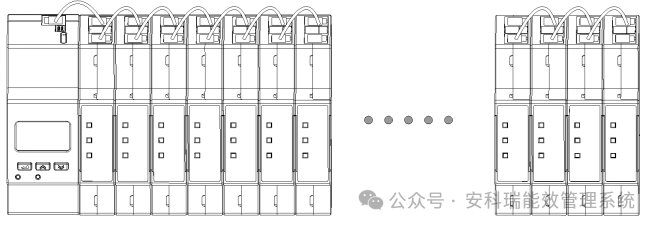

图1 ADW600效果图

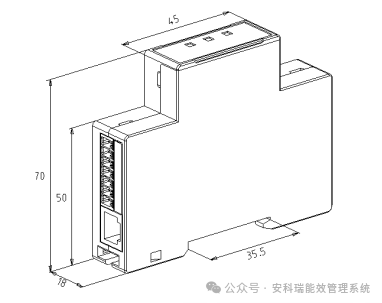

图2 ADW600尺寸图

小贴士：图1中的ADW600效果图最左侧的ADW600-M网关（-4G/-CE/-WF），需要另外下单；

不同模块之间网线连接时需要注意BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600-M或电源模块为起点依次往后连接，不能接反。

5 接线说明

ADW600多回路计量模块之间采用网线连接，BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600-M或电源模块为起点依次往后连接，不能接反。

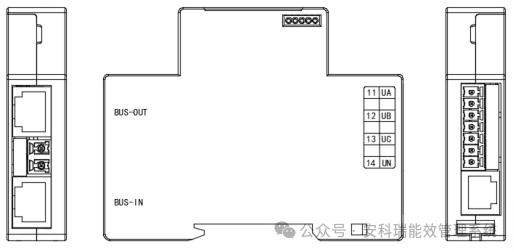

ADW600-U需要接入负载电压信号，参照下方接线图，11-14端子分别接入UA、UB、UC、UN电压信号，若采用三相三线接法时，11-13接入UA、UB、UC电压信号，然后将UB短接进UN端子即可。

图4 ADW600-U接线图

ADW600-I需要接入负载电流信号，参照下方接线图，标配互感器为RJ12接口插入电表端子即可，分别将三个互感器根据指示方向卡在负载线缆上即可。

图5 ADW600-I接线图

ADW600-K根据需要接入开关量输入或输出信号线，注意COM口为公共端，参照下方接线图。

图6 ADW600-K接线图

ADW600-TL根据需要接入测温信号线或剩余电流互感器信号线，注意COM口为相邻测量回路的公共端，具体接线图如下。

图7 ADW600-TL接线图

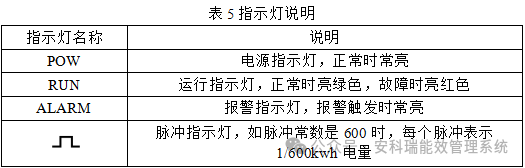

6 指示灯说明

7 应用场景

商业综合体：可对各楼层、商户回路进行独立计量，实时监测功率因数、谐波含量及接点温度，解决多业态配电系统复杂、公摊电费纠纷频发等问题。

老旧小区：采用 ADW600-I（小电流规格）+ADW600-U 模块，网线级联接入原有配电箱，无需大规模线路改造，即可实现分户计量与漏电监测，解决线路老化、负荷不平衡、私拉乱接导致的漏电风险等问题。

工业厂房：在变频器、电机回路部署 ADW600-I 模块，可监测电流谐波及需量变化，结合云平台生成能效报告，帮助企业优化设备运行参数，降低能耗，同时温度预警功能可避免电缆过热引发的停产事故。

智慧园区：可实现对光伏、储能、充电桩等多能源设备的统一计量与协调控制，监测光伏并网电能质量，控制充电桩按峰谷电价自动启停，保障储能电池安全，优化光储充策略，提升自发自用率。
