1、背景

在现代建筑照明领域，传统照明系统的局限性日益凸显 —— 无法精准控制单灯、线路改动繁琐、兼容性差等问题，让医院、学校、酒店及大型交通枢纽等公建项目的照明管理面临挑战。而安科瑞DALI总线智能照明系统的出现，以数字化、灵活化的解决方案，为这些场景带来了全新变革。

2、什么是 DALI 总线智能照明系统？

DALI，即 “数字可寻址照明接口"，是一项国际标准，核心优势在于打破不同品牌照明设备的兼容壁垒，让规划者、安装方及用户无需担忧设备适配问题。它专为简化照明控制设计，通讯与安装流程极大优化：无需特殊数据电缆，也不用在电缆上加装端接电阻防止反射，系统内所有智能元器件能以无干扰的方式稳定通讯。

该系统最亮眼的特点，是单灯独立寻址。即使灯具处于同一强电回路或不同回路，通过系统软件也能实现单灯或灯组的独立控制与任意分组。这意味着安装完成后，用户可根据需求随时调整照明方案，无需改动任何线路，灵活性拉满。

从组成来看，系统包含 DALI 控制器、面板、传感器、触摸屏及配套上位机软件，产品种类齐全，能适配多样化控制需求，尤其适合医院、学校、酒店、体育场馆、机场、隧道、车站等大型公建项目。

3、系统总线线缆

3.1 DALI系统总线线缆

推荐线型：ZR-BVV 2*1.5mm²线缆。DALI总线电压16V，电压降的最大值为2V，DALI系统总线中两个最远通讯设备之间线路长度为300m。

可以根据下表来确定最小直径的导线。

3.2 ALIBUS系统总线线缆

通讯控制总线采用超五类（Cat5e）及其以上UTP网线，符合IEC61156相关标准，线芯材质为纯铜，线径0.5±0.01mm。

4、各模块在系统中接线图

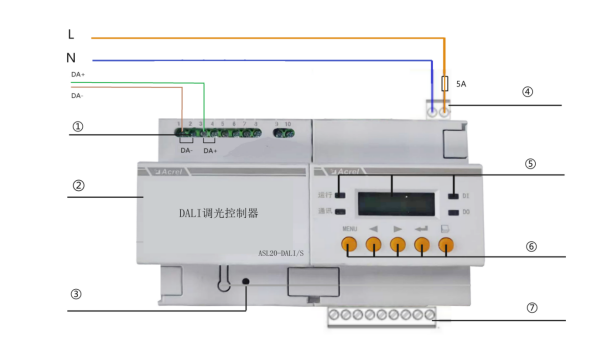

4.1 DALI驱动器与面板、传感器接线示意图（面板、传感器简称为模块）

我司智能照明DALI调光控制器的应用场景为单主机应用场景，即在DALI总线上控制装置只能有一台DALI调光控制器。

一条标准的DALI总线最多可带64个独立地址的电源（即64个灯具），每个灯具需要消耗最高 2 mA 的电流，所有电源所施加的最高电流不得超过 250 mA。

我司智能照明DALI调光控制器额定电流为150mA，足够带载64个DALI灯具。

DALI总线不分正负，接入灯具的DALI接口即可，同时可以和供电线共管。

注：如果一个DALI系统超过64个点或系统电流大于250mA，信号会衰减、失真、导致系统出错，有些元件可能不能通信，系统运行不稳定。

4.2 系统接线图

结合现场情况对图纸进行修改，确定好施工图纸以后，需要按照DALI系统的控制，将每个受控的回路负载接入到配电箱内，要求根据回路数量确认每个管道内的穿线数量，确认控制回路所在的配电箱，将管道预埋好。

DALI控制器、面板、传感器，这些控制模块之间采取手拉手的形式串接起来，若有分支，采用扩展网线接口来配合使用。

4.3 DALI驱动器的安装：

DALI驱动器安装在强电配电箱内，在配电箱制作过程中，要考虑预留足够的导轨空间，所有的控制回路的负载都要接入到DALI驱动器上面，DALI驱动器额定电压为AC220V±10%，请保证供电电压符合要求。

4.4 面板安装以及接线

现场面板距地1.3米高度，采用标准86底盒安装，开孔大小必须合适。面板后部有两个网口，方便采取手拉手的形式串接起来。安装箭头指示方向向上为正确安装，如下图

按键1-按键6如上图所示

5、接线方式

5.1 DALI总线接线方式

每条支路中，DALI灯具的接线方式可以是线形、星形、树形，但不允许环形接线。

接线方式：星型、树型、线型（手拉手）。

系统布线注意事项：

·DALI接口是否是两根导线（1.5mm²ZR-BVV），并避免短路和断路

·避免环形

·实际线路的最大长度不超过300m

·不得超过DALI灯具的规定数量（64个地址），不得超过DALI总线规定电流（250mA），DALI控制器的额定电流为150mA，符合标准。

5.2 ALIBUS总线接线方式

每条支路中，模块的接线方式可以是线形、星形、树形，但不允许环形接线。

接线方式：星型、树型、线型（手拉手）。一般要求手拉手。

系统布线注意事项：

系统总线必须要使用六类屏蔽网线，放置在弱电桥架内。

·单根线缆：两个设备之间的最远距离是200m。

·单一子网：总线手拉手连接长度不超过400m，所有总线长度总和不超过500M，模块数量≤50个。

·带载能力：开关驱动器自带电源功能可以带4个传感器，2个面板，当面板或传感器数量过多，需要加装辅助电源，一个辅助电源可以接50个面板或传感器，IP协议转换器自带电源功能，在一个子网内。

·子网扩展：当通讯距离过远时，或模块数量超过50个时可通过加装中继器扩展子网，最多两级。

6、通讯电缆的测试

网线测试方法：通常用寻线仪，网络测试仪。

水晶头或者网络模块接好之后，需要对网线进线检测，一般常用网线测线仪或者工程宝来测试水晶头是否正常连通。

测线仪

测线仪一共8路灯，如果是非屏蔽网线插入测线仪中，网线连通是1-8路灯会逐步显示，如果是屏蔽线测试，除了1-8等会逐步显示，对应的屏蔽线G等也会亮起。

7、调试步骤

7.1 通电测试

7.1.1 检查施加电源电压时，DALI灯具是否切换到最大亮度；

7.1.2 接通电源，观察DALI控制器是否正常启动，查看指示灯状态；

7.1.3 查看主模块液晶屏总线状态显示

·显示“故障"：检查DALI总线是否短路

·显示“断开连接"：检查主从模块之间连接帽是否正确安装、检查从模块是否正常工作

·显示“正常"：进入下一步

7.2 地址分配

正常上电后，DALI灯具和控制器一经连接，就能够识别已经编址的灯具。DALI灯具的搜索可以用以下三种不同的方法来进行，足以满足绝大部分需求场景：

7.2.1 全新编址

先将总线上所有的DALI灯具地址删除再执行随机地址分配。如果总线上接入的灯具较多，这个过程可能长达数分钟。

7.2.2 扩展编制

只对尚未分配地址的灯具进行随机地址分配，已有分配地址的灯具不会改变。如果总线上接入的灯具较多，这个过程可能长达数分钟。

7.2.3 灯具注册

此功能可以一键自动扫描总线上已经分配地址的灯具。

通过以上三种方法将DALI灯具的地址分配完成后，DALI控制器就可以对每个灯具进行独立的控制。

7.3 测试和验证

所有灯具的地址分配好后，DALI控制器提供“一键寻灯"功能，被寻灯的灯具会在根据最大最小亮度闪烁，通过此功能，逐一测试每个灯具。
